退火在熱處理行業內的作用及常用的退火工藝

    我們都知道，工業金屬熱處理會經常用到退火相關的設備，如：退火爐，本文主要分享一下它的主要作用及退火生產過程中經常用到的退火工藝有幾個方面。

一、退火的目的

1.改善或消除鋼鐵在鑄造、鍛壓、軋制和焊接過程中所造成的各種組織缺陷以及殘余應力，防止工件變形、開裂。

2.軟化工件以便進行切削加工。

3.細化晶粒，改善組織以提高工件的機械性能。

4.為最終熱處理（淬火、回火）作好組織準備。

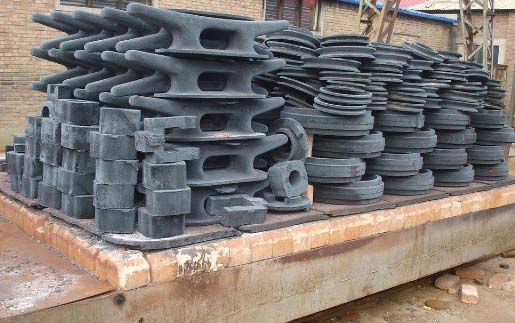

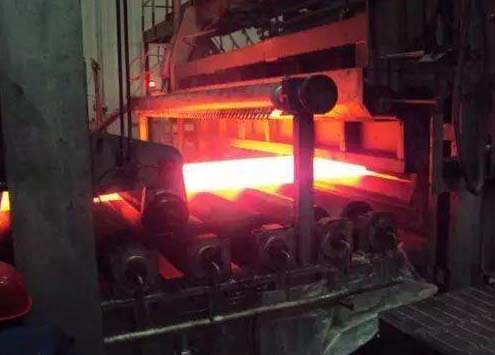

二、常用的退火工藝有：

◆.完全退火。
用以細化中、低碳鋼經鑄造、鍛壓和焊接后出現的力學性能不佳的粗大過熱組織。將工件加熱到鐵素體全部轉變為奧氏體的溫度以上30～50℃，保溫一段時間，然后隨爐緩慢冷卻，在冷卻過程中奧氏體再次發生轉變，即可使鋼的組織變細。

◆.球化退火。
用以降低工具鋼和軸承鋼鍛壓后的偏高硬度。將工件加熱到鋼開始形成奧氏體的溫度以上20～40℃，保溫后緩慢冷卻，在冷卻過程中珠光體中的片層狀滲碳體變為球狀，從而降低了硬度。

◆.等溫退火。
用以降低某些鎳、鉻含量較高的合金結構鋼的高硬度，以進行切削加工。一般先以較快速度冷卻到奧氏體最不穩定的溫度，保溫適當時間，奧氏體轉變為托氏體或索氏體，硬度即可降低。

◆.再結晶退火。
用以消除金屬線材、薄板在冷拔、冷軋過程中的硬化現象（硬度升高、塑性下降）。加熱溫度一般為鋼開始形成奧氏體的溫度以下50～150℃ ，只有這樣才能消除加工硬化效應使金屬軟化。

◆.石墨化退火。
用以使含有大量滲碳體的鑄鐵變成塑性良好的可鍛鑄鐵。工藝操作是將鑄件加熱到950℃左右 ，保溫一定時間后適當冷卻 ，使滲碳體分解形成團絮狀石墨。

◆.擴散退火。
用以使合金鑄件化學成分均勻化，提高其使用性能。方法是在不發生熔化的前提下 ，將鑄件加熱到盡可能高的溫度，并長時間保溫，待合金中各種元素擴散趨于均勻分布后緩冷。⑦去應力退火。用以消除型材散熱器鋼鐵鑄件和焊接件的內應力。對于鋼鐵制品加熱后開始形成奧氏體的溫度以下100～200℃，保溫后在空氣中冷卻，即可通過退火爐來消除內應力。

相關新聞

相關產品
